Entfernung der Halterungen für die Tischklemmen, Lösen der weißen Kunststoffnieten

Den Schlitten von der Maschine entfernen.
Zuerst werden auf der Unterseite der Maschine die Halterungen für die Tischklemmen entfernt, also Maschine umdrehen.

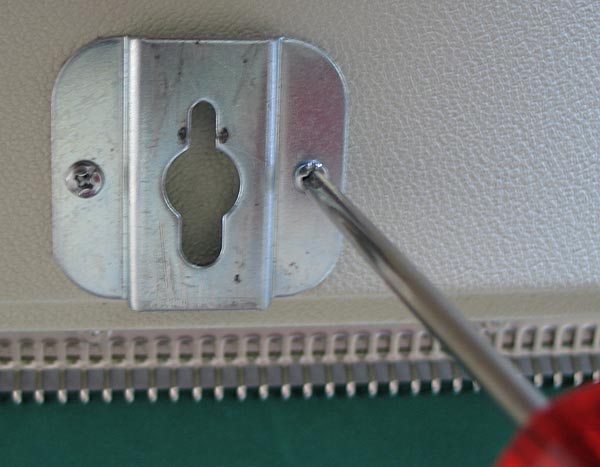

Brackets für Tischklemmen
Brackets für die Tischklemmen

Danach hebt man vorsichtig mit einem flachen Schlitz-Schraubendreher oder einem Messer die Kunststoffnoppen ab.

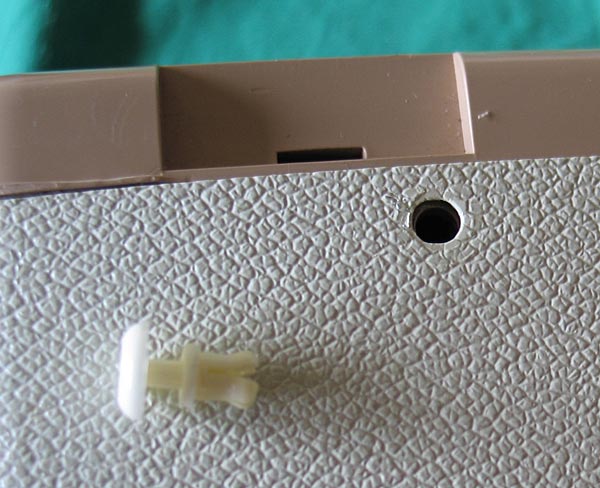

Kunststoffnoppen

Bitte beachten: Die Kunststoffnoppen bestehen aus zwei Teilen und müssen wie abgebildet aussehen. Es ist möglich, dass sie sich beim Entfernen zusammenschieben, dann muss man sie vorsichtig wieder in die richtige Form auseinander schieben, sonst passen sie beim Zusammenbau nicht wieder in die Löcher. Vorsichtig deshalb, weil der Jahrzehnte alte Kunststoff eventuell schon spröde ist und brechen kann.

Kunststoffnoppen und Beschläge in einen Behälter legen. Es empfiehlt sich, für die Schrauben und Beschläge von jedem Arbeitsschritt einen Behälter bereit zu halten. Die Behälter werden in der Reihenfolge ihres Befüllens nebeneinander gestellt und können zum Zusammenschrauben hintereinander in der umgekehrten Reihenfolge abgearbeitet werden.

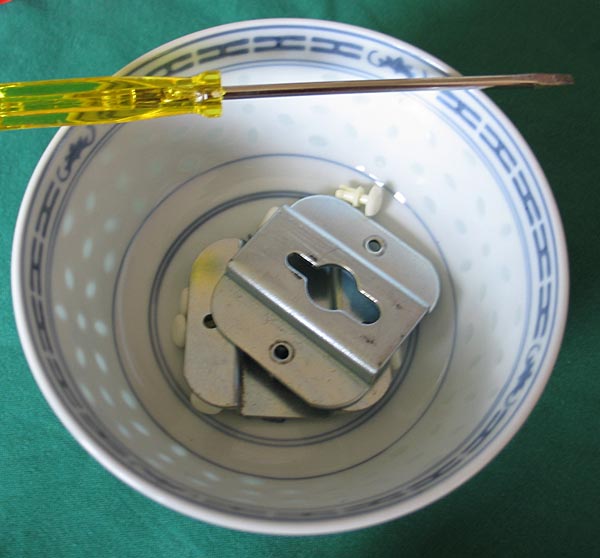

Behälter mit Teilen
